Engelmann Sensostar U Ultrasonik Isı Sayacı

dafSonic Ultrasonik Isı Sayacı – Teknik Özellikler

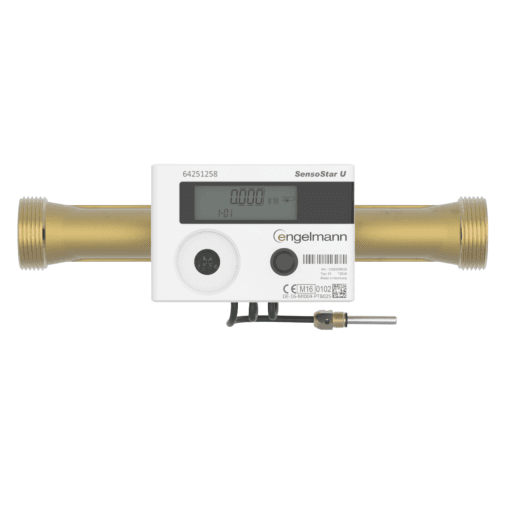

Almanya’da üretilen Engelmann SensoStar U, ısı/soğutma enerjisini ultrasonik Time-of-Flight prensibiyle
yüksek doğrulukla ölçer. Geniş DN ve debi aralığı, hızlı ölçüm çevrimleri ve modüler haberleşme seçenekleriyle
merkezi ısıtma/soğutma uygulamalarına uygundur. (Kaynak: üretici ürün föyü)

Öne Çıkanlar

• Montaj özgürlüğü: Yatay, dikey ve over-head dahil her pozisyonda kurulum.
• Hızlı ölçüm: Debi ölçüm çevrimi 2 s; sıcaklık ölçüm çevrimi 2 s (dinamik).
  Şebeke beslemeli kullanımda sıcaklık ölçümü sürekli 2 s döngüde çalışır.
• Geniş ürün gamı: DN15–DN40, qp 0.6–10 m³/h, çok sayıda gövde boyu.
• Doğruluk/standart: MID Class 2, EN 1434 uyumlu; IP 65, PN16.
• Dayanım: Basınç kaybı (Δp) qp’de ≤ 250 mbar sınırına göre tasarım eğrileri.
• Enerji/pil: Değiştirilebilir 3 V Li-pil; konfigürasyona bağlı 10–20 yıl ömür.
• Haberleşme: Optik port (M-Bus protokolü), opsiyonel wM-Bus, LoRaWAN, M-Bus, Modbus,
  2 pulse çıkışı (+ isteğe bağlı pulse girişleri).

Ölçüm & Sensörler

• Ölçüm tekniği: Ultrasonik – Time-of-Flight.
• Debi çevrimi: 2 s. Sıcaklık çevrimi: 2 s (dinamik).
• Sıcaklık aralıkları: Isı için medium 15–90 °C (opsiyonel 120/130/150 °C sınıfları), soğutma 5–50 °C.
• ΔT aralıkları: Isı için 3–100 K; soğutma için −3…−50 K; minimum ΔT 0.5 K (ısı) / −0.5 K (soğutma).
• Hassas sensör: Platin Pt1000 sıcaklık algılayıcılar (2-tellli), farklı prob çap ve kablo boyları.

Debi / Boyutlar

• Nominal debiler (qp): 0.6 – 10 m³/h (DN15…DN40).
• Başlangıç & minimum debi: tipine göre 6–50 l/h başlangıç, 12–100 l/h minimum (qi).
• Maksimum (qs): 1.2 – 20 m³/h modele bağlı.
• Dinamizm: qi/qp tipine göre 1:50…1:125.
• Bağlantı/ölçüler: Gövde boyu 105–300 mm; G diş ölçüleri ve ağırlıklar modele göre değişir.

Elektronik & Gösterge

• Ekran: 8 haneli LCD + semboller; birimler MWh, kWh, GJ, Gcal; debi/hacim m³/h, m³.
• Kayıt: 24 aylık ve yarım aylık değerler; iki tarife kaydı; debi, güç ve sıcaklıklarda maksimum değerler.
• Besleme: 3 V Li-pil (değiştirilebilir); 230/24 V girişten 3 V adaptör opsiyonu.
• Arayüzler: Optik port (M-Bus protokolü), opsiyonel wM-Bus, LoRaWAN, M-Bus, Modbus, 2 pulse çıkışı
  (opsiyonel pulse girişleri).

Kurulum & Dayanıklılık

• Montaj yönü: İleri/dönüş hattı seçimi sayaçtan ayarlanabilir (enerji toplamı ≤ 10 kWh iken).
• Koruma sınıfı: IP65; Basınç sınıfı: PN16.
• Çevresel koşullar: Ortam 5–55 °C, taşıma −25…70 °C; %95 rH.
