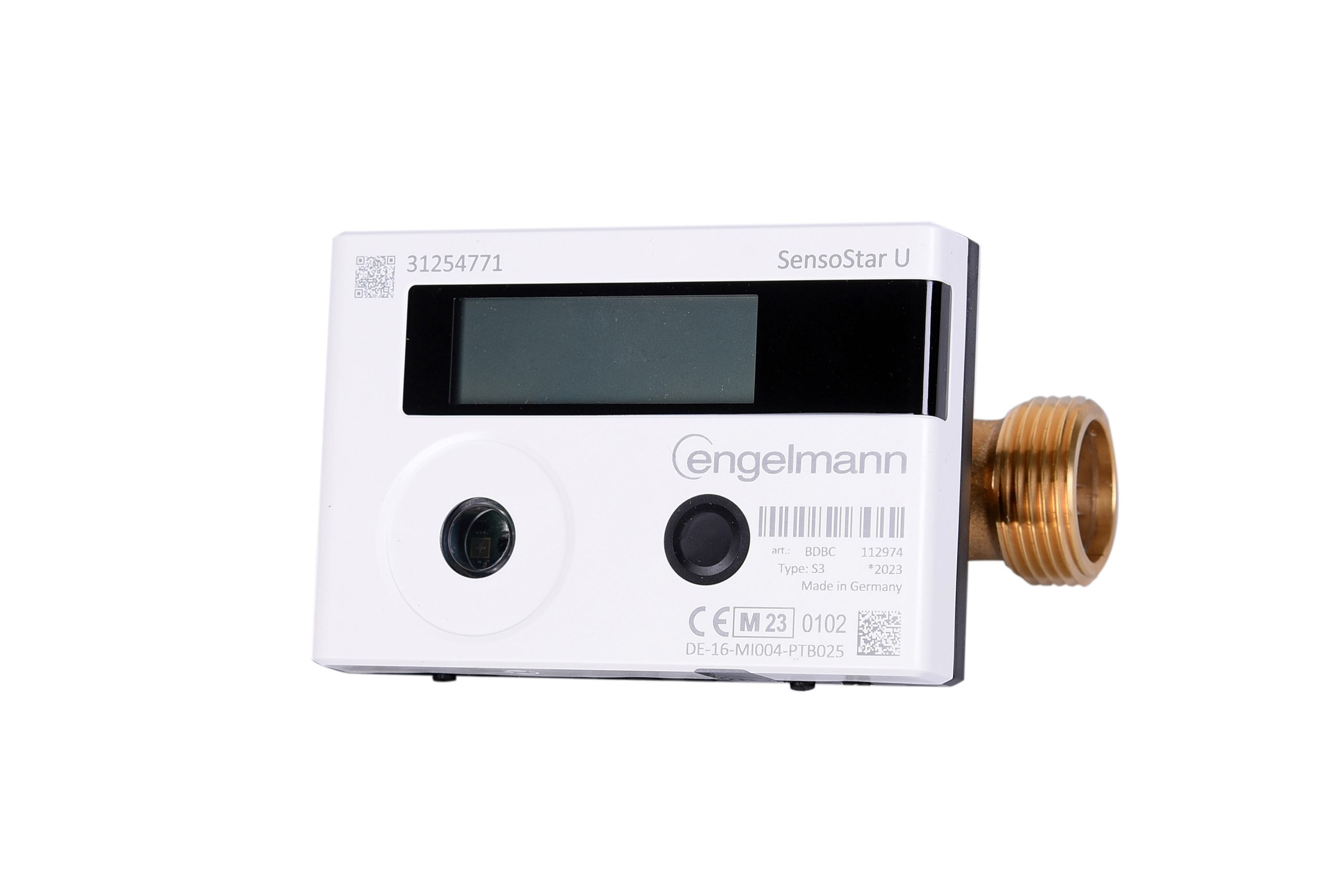

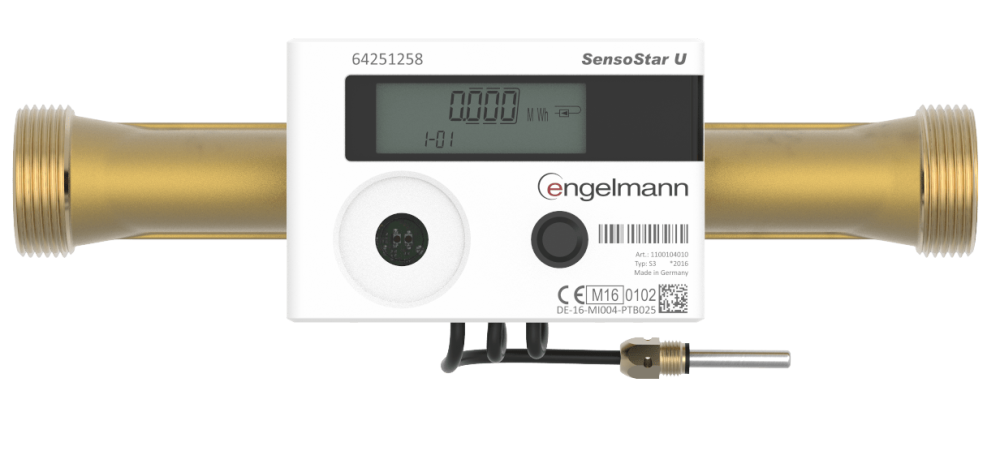

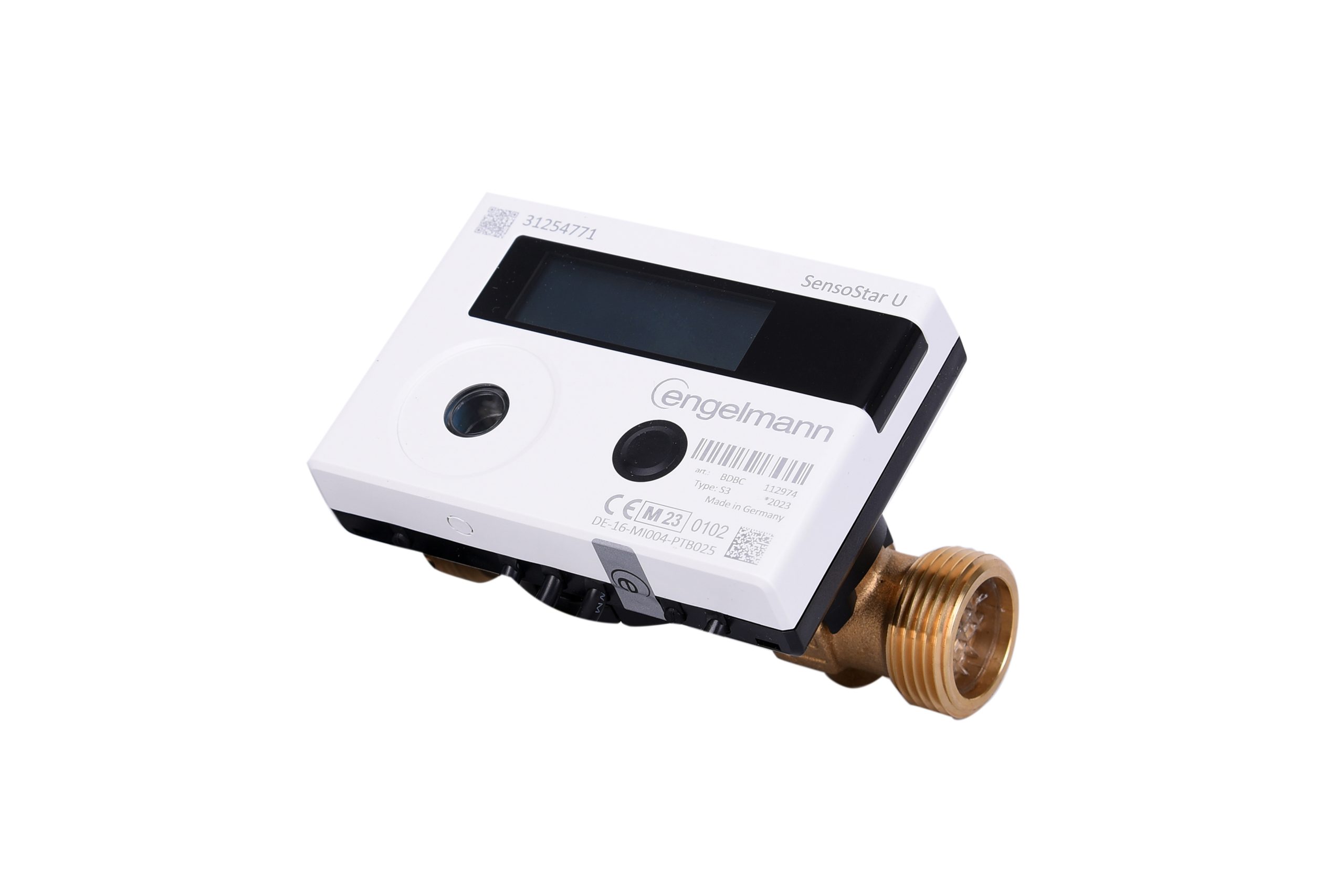

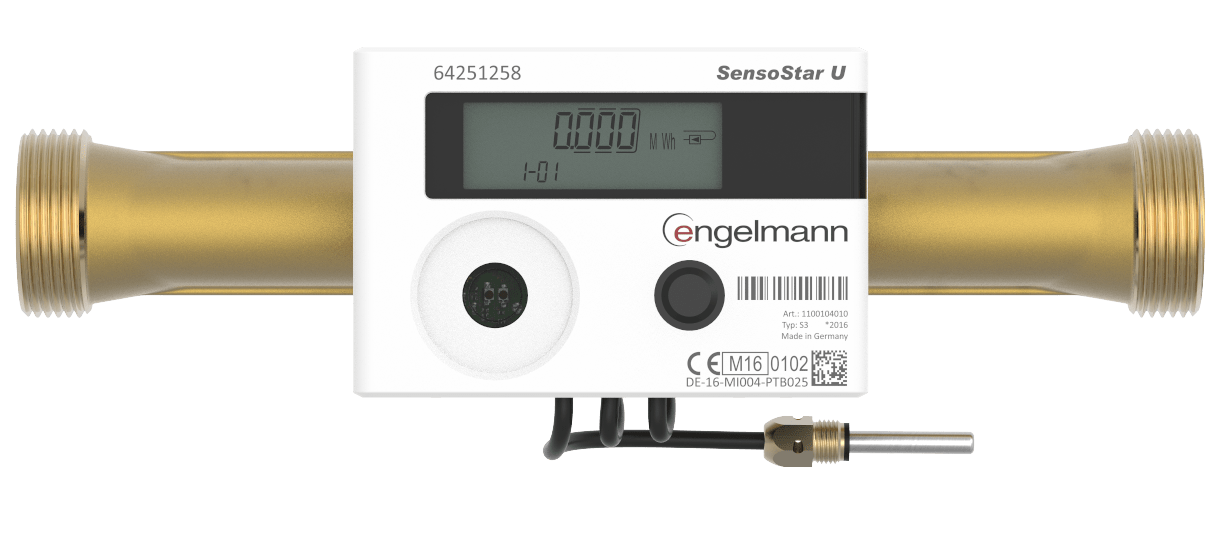

Engelmann SensoStar U Ultrasonik Isı Sayacı
Almanya üretimi SensoStar U, ısı/soğutma enerjisini
ultrasonik Time‑of‑Flight tekniğiyle yüksek doğrulukta ölçer; geniş DN aralığı,
hızlı ölçüm çevrimleri ve modüler haberleşme seçenekleriyle merkezi sistemlere uygundur.
- Made in Germany
- Ultrasonik ToF
- DN15–DN40
- MID Class 2
- IP65 • PN16
- 10–20 yıl pil
- M‑Bus / wM‑Bus / LoRaWAN / Modbus
Öne Çıkanlar
- Montaj özgürlüğü: Yatay, dikey, over‑head dahil her pozisyon.
- Hızlı ölçüm: Debi çevrimi 2 s, sıcaklık çevrimi 2 s (dinamik).
- Geniş ürün gamı: DN15–DN40, qp 0.6–10 m³/h.
- Standartlar: MID Class 2, EN 1434, IP65, PN16.
- Dayanım: Tasarım Δp eğrileri; qp’de ≤ 250 mbar referansı.
Ölçüm & Sensörler
- Teknik: Ultrasonik Time‑of‑Flight.
- Sıcaklık: Isı 15–90 °C (ops. 120/130/150 °C), soğutma 5–50 °C.
- ΔT aralığı: Isı 3–100 K; soğutma −3…−50 K; min 0.5 K / −0.5 K.
- Sensör: Pt1000, 2‑telli; farklı prob/kablo seçenekleri.
Debi & Boyutlar
- qp: 0.6–10 m³/h (DN15…DN40).
- Başlangıç / min debi: 6–50 l/h başlangıç; 12–100 l/h min (qi).
- qs: 1.2–20 m³/h (modele bağlı).
- Dinamizm: qi/qp 1:50…1:125.
- Gövde boyu: 105–300 mm (modele göre).
Elektronik, Gösterge & Kurulum
- Ekran: 8 haneli LCD + semboller; birimler MWh/kWh/GJ/Gcal; m³/h, m³.
- Kayıt: 24 aylık + yarım aylık; iki tarife; debi/güç/sıcaklık maksimumları.
- Besleme: 3 V Li‑pil (değiştirilebilir); 230/24 V→3 V adaptör opsiyonu.
- Arayüzler: Optik port (M‑Bus), ops. wM‑Bus, LoRaWAN, M‑Bus, Modbus, 2 pulse çıkışı (opsiyonel girişler).
- Kurulum: İleri/dönüş seçimi sayaçtan ayarlanabilir (enerji ≤ 10 kWh iken).
Bu özet, Engelmann SensoStar U ürün veri sayfasından derlenmiştir. Detaylı tablolar (DN ölçüleri, Δp‑debi eğrileri,
sıcaklık sınıfları ve iletişim varyantları) için üretici föyüne başvurunuz.
